適合含油廢水處理的填料
公司名稱：鞏義市大千凈化材料有限公司 作者：Admin 發(fā)布時間：2021/10/14 19:57:50
如果您想了解我們的產(chǎn)品，歡迎隨時撥打我公司的銷售熱線，或點擊下方按鈕免費咨詢！電話咨詢即刻享受本月價格折扣！
含油廢水類型的鑒定實驗
本試驗采用稀釋法來鑒別含油廢水的乳狀液類型。取一支試管裝入超純水，滴入少量含油廢水，搖動試管。試管中的水呈均勻的乳白色，可以斷定此含油廢水為O/W型。由于乳白色較淺，可粗略斷定該含油廢水的乳化程度不高，即油珠粒徑在10μm以上，適合使用粗?；に囘M行處理。
選擇粒徑為1-3mm的新型環(huán)保陶瓷濾料，粒徑為1-3mm的石英砂濾料，纖維球濾料這三種填料進行除油實驗。實驗條件為填料層厚度700mm，流向為下向流，流速為8m/h，運行時間3小時。

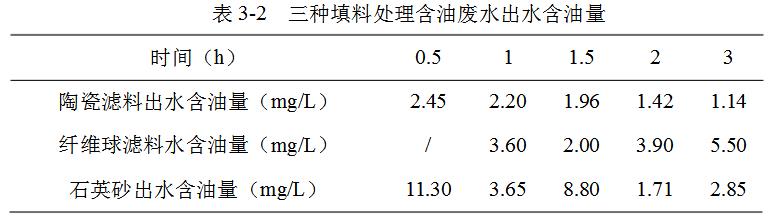

實驗結(jié)果如下表所示：
從上表中的數(shù)據(jù)可以看出，選用新型環(huán)保陶瓷濾料處理含油廢水時，出水中的含油量在3個小時內(nèi)都低于2.5mg/L，且從開始到實驗結(jié)束，出水中的含油量一直呈下降趨勢，在第3小時試驗結(jié)束時，達到1.14mg/L；當(dāng)選用纖維球濾料時，雖然其處理后的出水中的含油量也較低，但是從整個過程來看，其處理后的出水最好效果在2.00mg/L，且從上述數(shù)據(jù)來看，在1.5h之后，出水中的含油量開始呈上升趨勢，由此可以斷定纖維球濾料在處理含油廢水時其成熟期很長，不適合作為長時間運行下的粗?；牧希划?dāng)選用石英砂濾料時，雖然在有些時段內(nèi)其可以達到很低的油份濃度，但是其起伏不定的除油效果，在大規(guī)模工業(yè)應(yīng)用中是很難采用的。
對三種填料的除油效果進行分析后，不難發(fā)現(xiàn)纖維球濾料相比較其它兩種填料的除油效果最差。纖維球濾料雖然有較大的比表面積，但由于其單個球體直徑較大，且堆積沒其他兩種材料密實，形成較大的空隙，使油珠很容易穿透濾層，因而從曲線上來看纖維球的除油率在較長時間內(nèi)都低于80%。另外，纖維球濾料為親油型濾料，濾料表面對油珠的吸附需要一個成熟的過程，由于吸附的程度加劇，使濾料表面吸附的油份顆粒發(fā)生“潤濕聚結(jié)”，此時，除油效果才會穩(wěn)定，但除油率取決于濾料的吸附能力。親油型濾料的吸油能力有限，并且在反沖洗時難以直接沖洗掉吸附的油珠，必須使用清洗劑，加大了反洗的成本，且增加了反洗水的污染程度。
石英砂濾料過濾含油廢水時，在實驗過程中總體油份去除率高于70%，但除油率波動較大，對此現(xiàn)象可作如下解釋：石英砂濾料具有較小的比表面積，對水流中的油份吸附能力較低，同時石英砂濾料顆粒的形狀不規(guī)則、光滑度較差，堆積較為密實，空隙較少。由于水流的通道很窄，單位時間單位空間內(nèi)允許油份顆粒進入的數(shù)量有限，造成顆粒間碰撞幾率很小，從而造成開始一段時間內(nèi)除油率較低的現(xiàn)象。待填料的空隙內(nèi)聚集了一部分油份顆粒之后，石英砂濾料間較小的空隙使水流中的油珠很容易就和空隙內(nèi)的油份顆?；蚴⑸氨砻嫖降挠头蓊w粒發(fā)生“潤濕聚結(jié)”，使除油率升高。除油率升高一段時間后，石英砂濾料空隙被油份顆粒所占據(jù)，水流通道更窄，水流中的油份顆粒被大量截留，隨著時間的延長，空隙全被油份等顆粒堵塞，水流阻力增大，通過空隙的流速，此前碰撞吸附的油份顆粒被高速水流帶掉，出水油份含量開始增大，由以上可以說明石英砂的成熟期較長，截污不穩(wěn)定，抗沖擊能力較差，出水水質(zhì)波動較大。
陶瓷濾料在0.5h就達到85%左右的去除率，之后除油率不斷增加，到3h時最大為93%。陶瓷濾料有如此高的去除率完全歸結(jié)于它較大的比表面積和孔隙率，使油份更容易在濾料的空隙內(nèi)碰撞聚結(jié)，形成更大顆粒的油份團，與水流中的油份顆粒碰撞的幾率更大，并且在一段時間后濾料表面沉積少量的油泥時，陶瓷濾料就有了親油性，也會出現(xiàn)“潤濕聚結(jié)”現(xiàn)象。
綜上所述，石英砂濾料和陶瓷濾料處理含油廢水都有較高的除油效果，但是石英砂除油波動較大，且成熟期較長，周期較短，而陶瓷濾料成熟期較短，除油周期較長，且除油率高且穩(wěn)定，因此綜合考慮選擇陶瓷濾料。
15093225789
24小時銷售熱線：
